Separador Água-Óleo API

Descrição

Dimensionar um separador água-óleo API 421 (separador gravitacional retangular) estimando a velocidade de subida das gotículas de óleo (lei de Stokes), definindo uma velocidade horizontal conservadora e calculando área de escoamento, número de canais, profundidade e comprimento do separador, conforme recomendações da API 421.

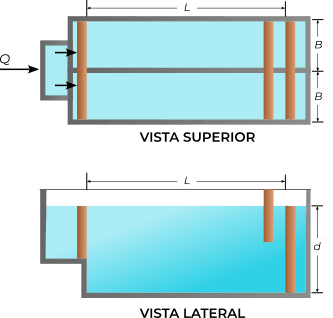

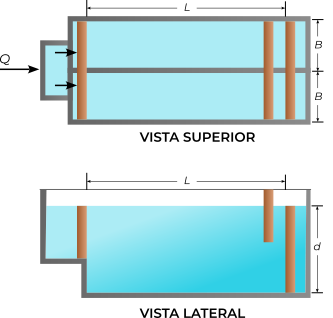

Separador água-óleo API 421 Separador água-óleo API 421

Base de cálculo

Velocidade terminal de subida das gotículas:

v_t = \frac{g}{18\mu}(\rho_w - \rho_o)D^2

Onde:

$g$ é a aceleração da gravidade
$\mu$ é a viscosidade dinâmica da água
$\rho_w$ é a densidade da água
$\rho_o$ é a densidade do óleo
$D$ é o diâmetro da gotícula de óleo

Diâmetro adotado no projeto:

D = 150\mu\text{m} = 0,015 \times 10^{-2}\text{m}

Definição da velocidade horizontal

Velocidade horizontal preliminar:

v_h^* = 15 v_t

O valor final é limitado a 3 ft/min, sendo então utilizado como velocidade horizontal média $v_h$ .

Dimensionamento geométrico

Área de seção transversal:

A_c = \frac{Q}{v_h}

Número de canais:

n = \left\lceil \frac{A_c(\text{ft}^2)}{160} \right\rceil

Profundidade do canal:

d = \frac{A_c}{Bn}

Comprimento do separador:

Razão de velocidades:
$R = \frac{v_h}{v_t}$
Fator de turbulência $F$ (API 421):

$R$	3	6	10	15	20
$F$	1.28	1.37	1.52	1.64	1.74

Comprimento final: $L = F \cdot R \cdot d$

Verificações segundo API 421

$6 \le B \le 20$ ft
$3 \le d \le 8$ ft
$0.3 \le d/B \le 0.5$
$L/B > 5$
Para $R \notin [3,20]$ , adota-se $F = 1.28$ ou $F = 1.74$

Entradas

Parâmetro	Unidades padrão	Descrição
Vazão ( $Q$ )	m³/s	Vazão do efluente a ser tratado.
Viscosidade da água ( $\mu$ )	Pa·s	Viscosidade dinâmica da água.
Densidade da água ( $\rho_w$ )	kg/m³	Densidade da água.
Densidade do óleo ( $\rho_o$ )	kg/m³	Densidade do óleo.
Largura do canal ( $B$ )	ft	Largura de cada canal do separador.

Saídas

Parâmetro	Unidades padrão	Descrição
Taxa de subida das gotículas ( $v_t$ )	ft/s	Velocidade terminal de subida do óleo.
Velocidade horizontal ( $v_h$ )	ft/s	Velocidade média horizontal adotada.
Área da seção transversal ( $A_c$ )	ft²	Área total requerida.
Profundidade do canal ( $d$ )	ft	Profundidade de cada canal.
Comprimento do separador ( $L$ )	ft	Comprimento necessário do separador.
Número de canais ( $n$ )	–	Quantidade de canais em paralelo.

Cálculos

Separador Água-Óleo API
