Filtro anaeróbio de leito fixo e fluxo ascendente de múltiplas entradas

Dados de entrada

Temperatura média do mês mais frio

Taxa de compensação pelo volume ocupado pelo material do meio suporte - ver nota 1

Tipo de contribuição - ver Tabela 1

Número de contribuintes - ver Tabela 1 para tipificar o contribuinte

Altura útil do filtro anaeróbio

Geometria do filtro, em planta

Dados de saída

Vazão de contribuição dos efluentes

Tempo de detenção dos efluentes

Volume útil

Área superficial do filtro

Diâmetro do filtro

Número mínimo de tubos de entrada

Descrição

Este cálculo é indicado para filtros com área superficial superior a 3 m².

Dadas as características de temperatura, o tipo de contribuição, o número de contribuintes, a geometria e a altura útil do filtro anaeróbio, calcula seu volume útil e sua área superficial.

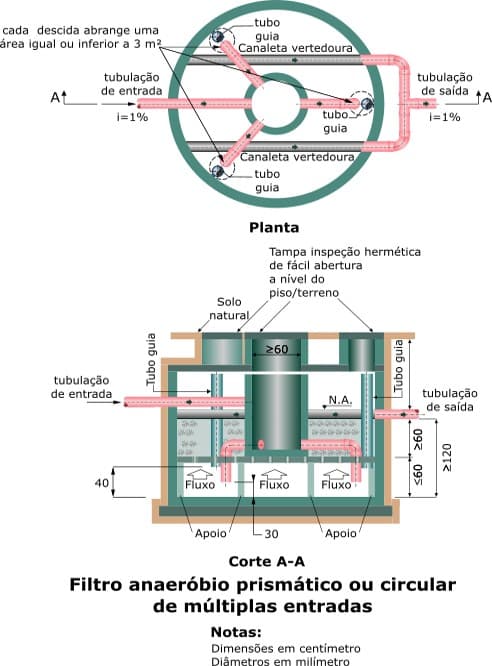

Filtro anaeróbio prismático de múltiplas entradasFiltro anaeróbio prismático de múltiplas entradas

Nota:

  1. Na indefinição da taxa para o material específico, adotar 1,6.

Tabela 1: Contribuição diária de efluente por unidade

Tipo de contribuição
Unidade
Contribuição de efluente (q)¹ [L/unidade.dia]
Lodo fresco (Lf)² [L/unidade.dia]
1 - Ocupantes Permanentes
Padrão alto
Pessoa
160
1
Padrão médio
Pessoa
130
1
Padrão baixo
Pessoa
100
1
Hotel (exceto lavanderia e cozinha)
Pessoa
100
1
Hotel com cozinha e lavanderia, exceto banheira
Pessoa
240
1
Hotel com cozinha, lavanderia e banheira
Pessoa
360
1
Alojamento provisório
Pessoa
80
1
Orfanato - asilo
Pessoa
120
1
Escola (internato)
Pessoa
150
1
Presídio
Pessoa
240
1
Quartel
Pessoa
120
1
Área rural
Pessoa
100
1
2 - Ocupantes Temporários
Fábrica em geral
Pessoa
70
0,30
Escritório
Pessoa
50
0,20
Edifício público ou comercial
Pessoa
50
0,20
Escolas de meio período
Pessoa
50
0,20
Escolas de período integral
Pessoa
100
0,30
Creche
Pessoa
50
0,20
Bar
Pessoa
6
0,10
Restaurante e similares
Pessoa
25
0,10
Cinema, teatro, templo, igreja e locais de curta permanência
Lugar
2
0,02
Ambulatório
Pessoa
25
0,20
Estação ferroviária, rodoviária e metroviária
Passageiro
25
0,20
Sanitário público
Bacia sanitária
480
4,00

Observações:

  • ¹ Contribuição de efluente (esgoto)
  • ² Contribuição de lodo fresco
  • Aplicável a sistemas locais de tratamento de esgoto com vazão diária máxima até 12000 litros por dia e carga orgânica total até 3,80 kg DBO/dia, para instalação em sistemas que possual codições diferenciadas de execução, operação e manutenção, se comparadas aos sistemas de médio e grande portes de tratamento de esgoto, usualmente implantados em empreendimentos não atendidos por sistemas de esgotamento sanitário, em empreendimentos distantes.

Tabela 2: Tempo de detenção hidráulica do esgoto por faixa de vazão e temperatura do esgoto, em dias

Vazão
[L/dia]
Faixa de temperatura
Mínima
Máxima
0≤T≤150 \leq T \leq 15
15<T≤2515 < T \leq 25
25<T≤4025 < T \leq 40
0
1500
1,17
1
0,92
1501
3000
1,08
0,92
0,83
3001
4500
1
0,82
0,75
4501
6000
0,92
0,75
0,67
6001
7500
0,83
0,67
0,58
7501
9000
0,75
0,58
0,5
9001
12000
0,75
0,5
0,5

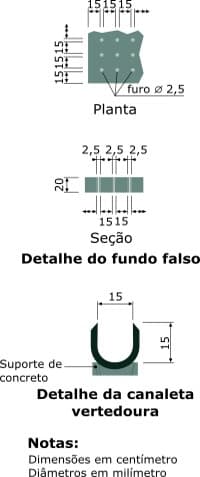

Canaleta vertedouraCanaleta vertedoura

Referências

  • Associação Brasileira de Normas Técnicas. NBR 17076 - Projeto de sistema de tratamento de esgoto de menor porte - requisitos. Rio de Janeiro, ABNT, 2024.
