Floculador de paletas verticais

Descrição

Dadas as características das paletas de cada braço do floculador, o número de braços, sua rotação e o volume do tanque de mistura, calcula a potência dissipada na massa líquida e o gradiente de velocidade no tanque de mistura.

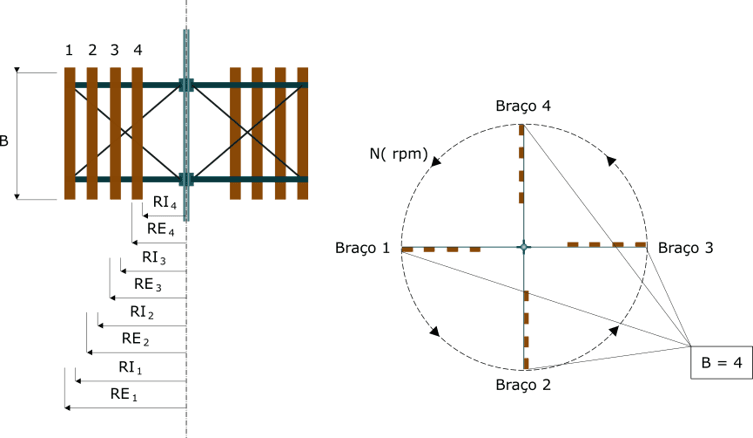

Floculador de paletas

Observações

• k = relação entre a velocidade da água e a da paleta:
• Para valores de k usar 0,24 para rotações de 2 a 5,2 RPM e 0,32 para rotações de 1,1 a 2,0 RPM, valores estes medidos na estação de Cambridge, nos EE.UU;
• O valor de k utilizado predominantemente para fins de tratamento tem sido 0,25; contudo, certos cuidados devem ser tomados no dimensionamento do motor, uma vez que quando ele é acionado, k = 0 e a potência consumida na partida é elevada;
• A velocidade periférica das paletas não deverá ultrapassar a 75 cm/s;
• A soma das áreas de todas as paletas contidas em um mesmo plano não deve ser superior a 20% da área da seção transversal a câmara, contida nesse plano;
• No caso de floculadores de paletas verticais, as bordas superior e inferior deverão situar-se entre 0,15 m e 0,40 m da superfície da água e do fundo do tanque, respectivamente;
• para floculadores de paletas horizontais, vale uma condição equivalente em relação às paredes, fixando-se 0,40 m como distância mínima;
• O diâmetro do equipamento deve estar entre 80% e 90% da largura da câmara (caso dos floculadores verticais) ou da profundidade da câmara (caso dos floculadores horizontais).
